各種壓縮機工作原理動圖（二）

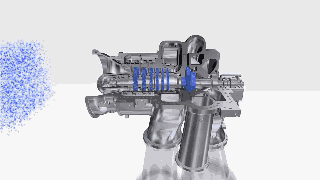

三、軸流式壓縮機

軸流式壓縮機是屬于一種大型的空氣壓縮機，最大的功率可以達到150000KW，排氣量是20000m3每分鐘，它的壓縮機能效比可以達到百分之90左右，比離心機要節能一些。

軸流式壓縮機的靜葉可調機構和帶動該機構的中間氣缸，機殼是標準化的同一種型號不同級數的機殼，進排氣缸是一樣的，不同級數機身長度的改變組合木模來實現，當級數不用時，除軸向長度不同外，其它所有結構都一樣。主軸都是為鎳鉻合金鋼，葉片材料為鉻不銹鋼，靜葉內缸結構尺寸、軸封、密封、聯軸器級軸流式壓縮機的附屬設備、潤滑油系統、控制系統、保護系統都是非常智能型的。前6級的反動為百分之70，以后幾級的反動向?yàn)榘俜种?00。

四、活塞式壓縮機

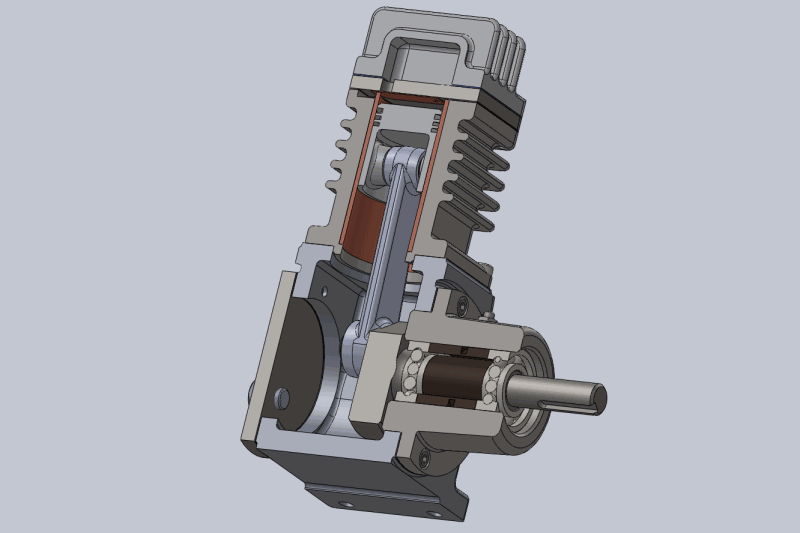

活塞式壓縮機的工作是氣缸、氣閥和在氣缸中作往復運動的活塞所構成的工作容積不斷變化來完成。如果不考慮活塞式壓縮機實際工作中的容積損失和能量損失(即理想工作過程)，則活塞式壓縮機曲軸每旋轉一周所完成的工作，可分為吸氣，壓縮和排氣過程。

活塞式壓縮機工作原理：

壓縮過程：活塞從下止點向上運動，吸、排汽閥處于關閉狀態，氣體在密閉的氣缸中被壓縮，由于氣缸容積逐漸縮小，則壓力、溫度逐漸升高直至氣缸內氣體壓力與排氣壓力相等。壓縮過程一般被看作是等熵過程。

排氣過程：活塞繼續向上移動，致使氣缸內的氣體壓力大于排氣壓力，則排氣閥開啟，氣缸內的氣體在活塞的推動下等壓排出氣缸進入排氣管道，直至活塞運動到上止點。此時由于排氣閥彈簧力和閥片本身重力的作用，排氣閥關閉排氣結束。
